“Một nghiên cứu mới đã lập bản đồ chi tiết sự phân bố của kẽm trong toàn bộ cấu trúc răng, mang lại những hiểu biết có thể ảnh hưởng đáng kể đến cách các bác sĩ lâm sàng sử dụng vật liệu nha khoa.” (Ảnh: Chudhrystocks/Adobe Stock)
BERLIN, Đức: Các nhà nghiên cứu tại Đức đã lập bản đồ sự phân bố của nguyên tố kẽm trong toàn bộ răng với mức độ chi tiết chưa từng có. Bằng cách kết hợp các kỹ thuật chẩn đoán hình ảnh bổ trợ lẫn nhau, họ cho thấy nồng độ kẽm tăng mạnh khi tiến gần về phía tủy răng, đồng thời ngà răng trở nên xốp hơn. Những phát hiện này có thể giúp các bác sĩ lâm sàng hiểu rõ hơn cách các vật liệu nha khoa chứa kẽm tương tác với mô răng tự nhiên.

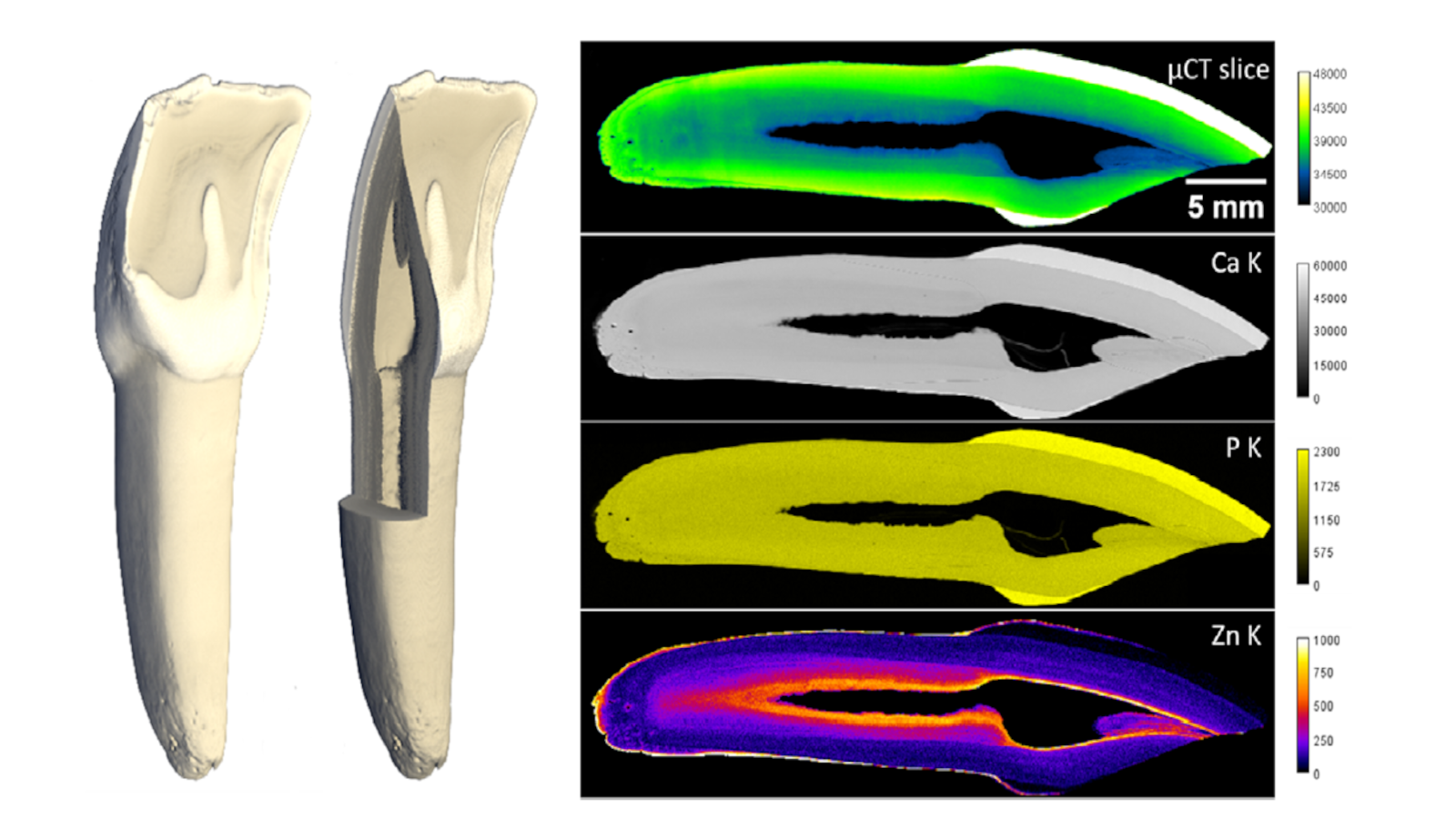

Bên trái: Hình ảnh chụp cắt lớp vi tính bằng máy tính (micro-CT) của toàn bộ chiếc răng; hình cắt bên cạnh cho thấy các cấu trúc bên trong của răng. Trên cùng bên phải: Mặt cắt micro-CT của cùng một thể tích mẫu cho thấy sự hấp thụ tia X của mô răng. Bên dưới: Phân bố cường độ tín hiệu huỳnh quang của các phép đo đối với phospho, canxi và kẽm. Trong khi hai thành phần chính là canxi và phospho phân bố tương đối đồng đều, thì nồng độ kẽm tăng dần về phía tủy răng. (Ảnh: Helmholtz-Zentrum Berlin)
Mật độ ngà răng và độ rỗng của các ống ngà (dentinal tubules) thay đổi đáng kể trong toàn bộ cấu trúc răng, đặc biệt khi tiến gần về phía tủy răng. Mặc dù trước đây đã biết rằng nồng độ kẽm tăng dần theo hướng này, nhưng hiện tượng này chưa từng được định lượng một cách hệ thống trên toàn bộ răng còn nguyên vẹn, cũng như chưa được liên hệ trực tiếp với các biến đổi cấu trúc của mô ngà.
Để nghiên cứu mối liên hệ giữa thành phần hóa học và cấu trúc ngà răng, đồng thời thiết lập dữ liệu nền (baseline) cho các nghiên cứu trong tương lai về bệnh lý và điều trị phục hồi, các nhà nghiên cứu đã kết hợp chụp micro-CT với kỹ thuật huỳnh quang tia X vi mô định lượng (quantitative micro-X-ray fluorescence – micro-XRF) và sử dụng các răng khỏe mạnh, còn nguyên vẹn.
Các ảnh chụp CT cung cấp bản đồ 3D về mật độ ngà răng và sự phân bố của các ống ngà, trong khi kỹ thuật huỳnh quang đo nồng độ của các nguyên tố như canxi, phospho và kẽm trong toàn bộ răng.
Kết quả cho thấy canxi và phospho phân bố tương đối đồng đều trong mô răng. Tuy nhiên, kẽm lại thể hiện một gradient rõ rệt. Nồng độ của nguyên tố này tăng từ 5 đến 10 lần từ vùng ngà răng ngoài có mật độ cao về phía tủy răng.
Việc nồng độ kẽm tăng lên khi mật độ ngà giảm cho thấy nguyên tố này có thể tập trung trong hoặc xung quanh các ống ngà. Do đó, các nhà nghiên cứu cho rằng một phần kẽm có thể liên quan đến mô ngà giàu collagen trong hoặc xung quanh ống ngà, có thể cùng với các enzyme tự nhiên. Khi ngà sâu bị khử khoáng—ví dụ do sâu răng hoặc khắc axit (acid etching)—lượng kẽm này có thể trở nên linh động và góp phần vào quá trình phân hủy collagen do enzyme.
Những phát hiện này có thể mang ý nghĩa quan trọng đối với nha khoa lâm sàng. Vì kẽm được sử dụng rộng rãi trong các vật liệu nha khoa, việc hiểu rõ sự phân bố tự nhiên của kẽm trong ngà răng có thể giúp các nhà nghiên cứu đánh giá cách các vật liệu này tương tác với mô răng, cũng như liệu chúng có ảnh hưởng đến các quá trình enzyme liên quan đến sự thoái hóa ngà răng hay không, từ đó có thể tác động đến độ bền liên kết của vật liệu phục hồi.
Trong một thông cáo báo chí, đồng tác giả nghiên cứu Paul Zaslansky, trưởng phòng thí nghiệm tại Khoa Nha khoa Phục hồi, Dự phòng và Nha khoa Nhi của Charité—Universitätsmedizin Berlin, cho biết rằng các kết quả này có ý nghĩa quan trọng đối với việc cải thiện chăm sóc nha khoa, ví dụ như khi quyết định nên sử dụng vật liệu có hàm lượng kẽm thấp hay cao trong điều trị. Ông cũng cho biết cần có các nghiên cứu trên răng người để xác nhận những phát hiện thu được từ răng bò trong nghiên cứu này.
Các nhà nghiên cứu cũng gợi ý rằng kẽm có thể đóng vai trò như một chỉ dấu nhạy cho những thay đổi cấu trúc trong mô khoáng hóa, đặc biệt là những biến đổi về mật độ khoáng của mô. Vì sự phân bố của kẽm có mối tương quan chặt chẽ với độ rỗng của ngà răng, việc lập bản đồ kẽm có thể cung cấp một phương pháp mới để theo dõi các biến đổi mật độ mô liên quan đến lão hóa, bệnh lý hoặc các can thiệp nha khoa.
Giáo sư Zaslansky kết luận: “Chúng tôi bất ngờ phát hiện rằng kẽm có thể đóng vai trò như một chỉ dấu rất nhạy đối với gradient mật độ vật liệu, yếu tố có thể thay đổi trong suốt cuộc đời. Mật độ này liên quan trực tiếp đến khả năng chịu lực cơ học của mô khoáng hóa, và cần được duy trì không quá cao cũng không quá thấp để mô hoạt động bình thường. Bằng cách sử dụng các phương pháp có độ nhạy cao như huỳnh quang tia X, chúng ta có thể phân tích mẫu và theo dõi những thay đổi mật độ liên quan đến lão hóa, ví dụ như phản ứng với các vật liệu phục hồi được lựa chọn phù hợp hoặc các sản phẩm chăm sóc răng miệng.”
Quốc tế / International
Brazil / Brasil
Canada / Canada
Mỹ La-tinh / Latinoamérica
Hoa Kỳ / USA
Áo / Österreich
Bosnia và Herzegovina / Босна и Херцеговина
Bulgaria / България
Croatia / Hrvatska
Cộng hòa Séc & Slovakia / Česká republika & Slovensko
Pháp / France
Đức / Deutschland
Hy Lạp / ΕΛΛΑΔΑ
Hungary / Hungary
Ý / Italia
Hà Lan / Nederland
Bắc Âu / Nordic
Ba Lan / Polska
Bồ Đào Nha / Portugal
Ru-ma-ni & Moldova / România & Moldova
Slovenia / Slovenija
Serbia & Montenegro / Србија и Црна Гора
Tây Ban Nha / España
Thụy Sĩ / Schweiz
Thổ Nhĩ Kỳ / Türkiye
Vương quốc Anh & Ireland / UK & Ireland
Trung Quốc / 中国
Ấn Độ / भारत गणराज्य
Pakistan / Pākistān
ASEAN / ASEAN
Israel / מְדִינַת יִשְׂרָאֵל
Algeria, Maroc và Tunisia / الجزائر والمغرب وتونس
Trung Đông / Middle East
Jovita Lawrence D'souzaĐăng ký ngay1CEHội thảo trên web trực tiếp
Dr. Giuseppe Luongo MD, DDS, Dr. Fabrizia Luongo DMD, MSĐăng ký ngay1CEHội thảo trên web trực tiếp
Dr. Stephanie Tran DDSĐăng ký ngay1CEHội thảo trên web trực tiếp
Dr. Alejandro LanisĐăng ký ngay1CE
To post a reply please login or register
